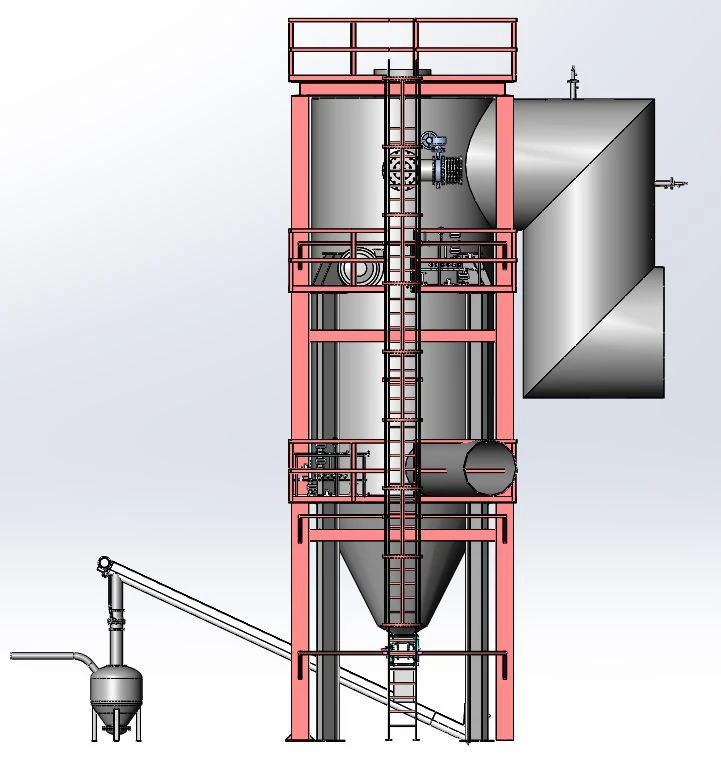

Схема конструкции печи для сжигания общего пламени/SCC строится путем расчета энергопотребления, дымовых газов, размера, времени пребывания дымовых газов и скорости потока. Вертикальная конструкция с двойной горелкой может быть принята для обеспечения равномерного смешивания дымовых газов и одинаковой температуры печи. Конструкция мусоросжигательной печи/SCC может соответствовать как требованиям по удалению золы, так и требованиям по денитрации SNCR. Дымовой газ после денитрификации поступает в систему вращающейся печи с отходящим теплом.
-
Инсинератор/SCC может быть оснащен зольным бункером в самом нижнем месте, дверцей доступа и отверстием для слива золы в месте выброса золы для облегчения ручной очистки золы.
-
Нижняя часть зольного бункера снабжена водоохлаждаемым выпускным клапаном и шнековым конвейером, которые подаются в бункер пневмотранспортирующего насоса.
-
В режиме зажигания используется вторичное зажигание, небольшой огонь зажигает большой огонь, безопасный и надежный.
-
Горелка имеет широкий диапазон пригодности и гибкости для материалов, чтобы обеспечить скорость выгорания.
-
Температурная стойкость огнеупорных отливок для мусоросжигательных установок/SCC превышает 1300 градусов. Форсунки для раствора мочевины настроены так, чтобы соответствовать требованиям денитрации SNCR.
Система мусоросжигателя/SCC в основном включает в себя:

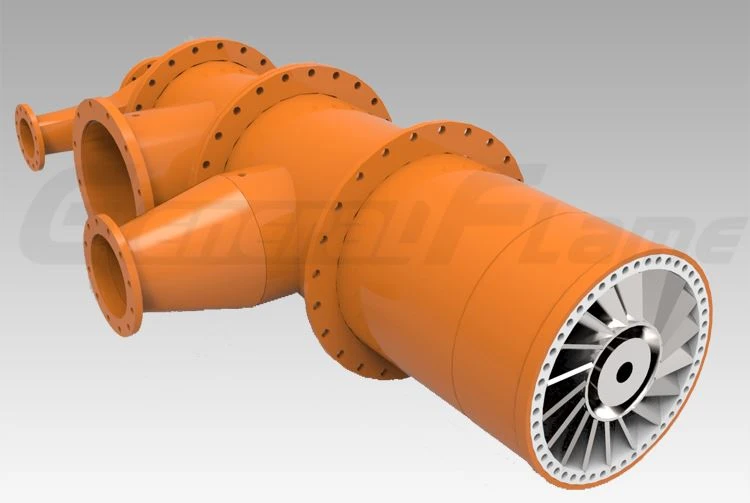

1. Инсинератор/горелка SCC
Форсунки имеют пористую и конусообразную конструкцию циклона, воздух распределяется шаг за шагом, чтобы адаптироваться к широкому диапазону регулировки. Многоступенчатая конструкция внутри конического пористого циклона может эффективно создавать локальную зону возврата вихрей дымовых газов, что делает пламя чрезвычайно стабильным и не подверженным влиянию ударной волны нагретого дымового газа. Мощность сгорания мусоросжигателя/SCC регулируется в диапазоне 30–110%.

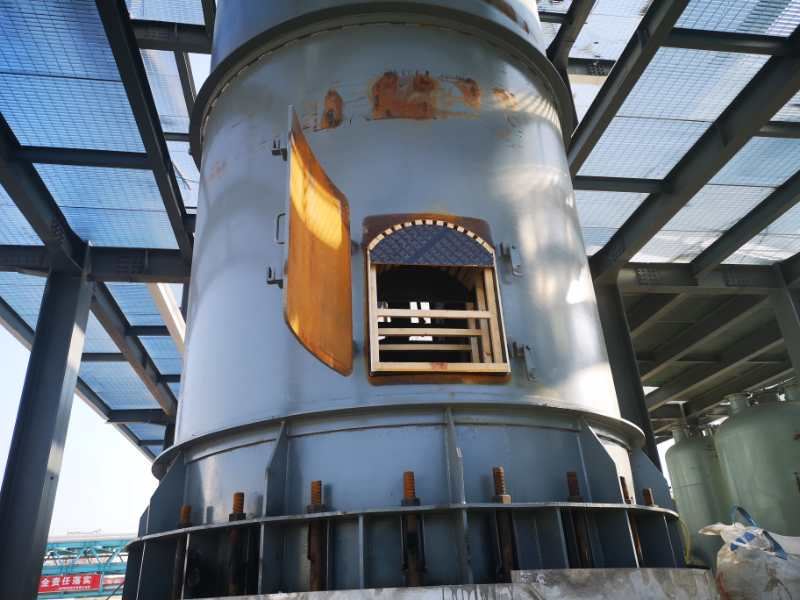

2. Корпус мусоросжигательной печи/SCC
Футеровка печи для сжигания отходов/SCC изготовлена из огнеупорного материала, соответствующего характеристикам золы/отходного газа/отходной жидкости, который устойчив к высоким температурам, коррозии и износу, а температура огнеупора превышает 1770 градусов. Мусоросжигатель/SCC имеет функцию сохранения тепла, температура внешней поверхности в месте, к которому можно прикоснуться, не превышает 50 градусов после сохранения тепла.
Во время горения легко накапливается зола. В сочетании со спиральным водяным охлаждением и режимом пневматической транспортировки мусоросжигательная печь/SCC использует высокотемпературный затвор с водяным охлаждением для вращения выпускного клапана для удаления золы. Поскольку вращающийся выпускной клапан обеспечивает непрерывную разгрузку, зола не накапливается в бункере для золы. А из-за использования устройства водяного охлаждения летучая зола попадает в выпускной клапан, быстро охлаждаясь, и ее нелегко накапливать; Вспомогательное оборудование, такое как порт доступа , отверстие для удаления золы, смотровое отверстие, взрывозащищенное отверстие, точка измерения давления и температуры также установлены на мусоросжигательной печи/SCC.
Дымовой газ, поступающий в инсинератор/КУТ и образующийся при горении вращающейся горелки, смешивается, образуя стабильное и однородное температурное поле в инсинераторе/КУК, обеспечивая однородность температуры дымовых газов на выходе из инсинератора/КУК.
3. Установка денитрификации SNCR
Установка денитрификации SNCR состоит из:
-
Система измерения и распределения
-
Система хранения, подготовки и доставки восстановителя
-
Регулирующий клапан обратного давления
-
Распределительное устройство краскопульта
-
Монтаж краскопульта настенного типа
-
Система разбавления
-
Система водоснабжения и водоотведения и система очистки сточных вод
-
Трубопровод
При отсутствии дыма, неисправности системы управления ПЛК денитрации/онлайн-измерителя концентрации восстановителя/системы онлайн-мониторинга загрязняющих веществ система SNCR остановится.
4. Трубопроводная система мусоросжигательного завода/SCC.
Трубопровод мусоросжигательной печи/SCC включает в себя основной топливный трубопровод, трубопровод для воспламенения топлива, трубопровод воздуха для горения, трубопровод для продувки и выпуска азота и т. д.
Главный топливный трубопровод состоит из электромагнитного клапана, шарового крана, реле давления, расходомера, электрического регулирующего дроссельного клапана, ручного клапана, стальной конструкции трубы и т. д. В случае неисправности или аварии электромагнитный клапан автоматически перекрывает подачу основного топлива. обеспечить безопасное производство.
Топливная труба зажигания состоит из ручного клапана, манометра, электромагнитного клапана зажигания, стальной конструкции трубы и т. д., используемых для запуска печи и пилотной горелки.
Трубопровод воздуха для горения состоит из воздуходувки, электрического регулирующего клапана, реле давления, дроссельной заслонки, стальной конструкции трубопровода и т. д., среди которых воздуходувка имеет управление с преобразованием частоты, оснащена глушителем и мягким соединением на выходе.
5. Вентилятор горения/устройство зажигания высокого напряжения/пилотная горелка/детектор пламени/электрические и контрольные части
